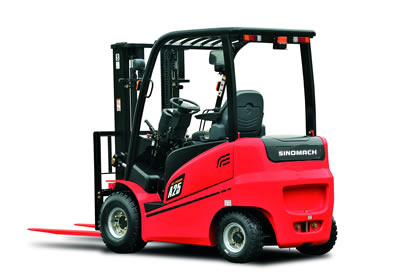

رافعة شوكية كهربائية، CPD20-AC3
- تصميم مريح يضمن عملية تشغيل مريحة بشكل أكثر.
- لقد تم تصميم فرامل الوقف للرافعة الشوكية الكهربائية هذه وفقاً لمعايير ISO3691.
- لون تقليدي.
- غطاء بطارية يأتي بتصميم القفل الأوتوماتيكي، مما يسهل من عملية تبديل البطارية.
- رافعة كهربائية ممتازة مع جهاز تحكم AC مستورد وحديث (سلسلة جديدة).
الاستفسار عن المنتجات
- إن عملية تبديل البطارية سهلة للغاية، وهذا بفضل ميزة التصميم الذي يسمح بتبديل البطارية من الجانب.
- لقد تم تصميم خطاف رفع للقيام بعملية رفع البطارية وإخراجها ووضعها على الأرض من دون الحاجة لإستخدام عربة، بالتالي هذا يساعد على توفير التكاليف الزائدة.
- إن شاحنة الرفع هذه مصممة بلوحة قيادة LED كبيرة التي سوف يظهر عليها رمز الخلل باللغة الإنجليزية.
- يوجد أيضاً بطانة مطاطية كبيرة.
المعلمات التقنية للرافعة الشوكية الكهربائية:
| المواصفات العامة | 1.1 | اسم المنتج | - | رافعة شوكية |
| 1.2 | النوع | - | CPD20 | |
| 1.3 | نمط التدوير | - | كهرباء (بطارية أو الشبكة الكهربائية) | |
| 1.4 | نمط التشغيل | - | تشغيل بوضع الجلوس | |
| 1.5 | الحمل المقنن | Q(kg) | 2000 | |
| 1.6 | مسافة مركز الحمل | c(mm) | 500 | |
| 1.8 | المسافة بين مركز المحور الدوار والشوكة | x(mm) | 455 | |
| 1.9 | المسافة بين محوري العجلات الأمامية الخلفية | y(mm) | 1485 | |
| وزن الرافعة الشوكية | 2.1 | الحمولة الوزنية (كجم) | كجم | 3700 |
| 2.2 | حمولة المحور (حمل كامل) (F/R) | كجم | 5016/684 | |
| 2.3 | حمولة المحور (بدون حمل) (F/R) | كجم | 1628/2072 | |
| الإطارات والشاسية | 3.1 | الإطارات | - | هواء مضغوط |
| 3.2 | قياس الإطارات (أمامية) | - | 23×9-10 | |
| 3.3 | قياس الإطارات (خلفية) | - | 18×7-8 | |
| 3.5 | عدد الإطارات (F/R) (x= العجلات الدوارة) | - | 2×/2 | |
| 3.6 | سطح الأطار (مداس) (أمامي) | b10(mm) | 1058 | |
| 3.7 | سطح الأطار (مداس) (خلفي) | b11(mm) | 960 | |
| أبعاد الرافعة الشوكية | 4.1 | زاوية ميول الصاري (الأمام \ الخلف) | - | 5/10 |
| 4.2 | إرتفاع الصاري المغلق | h1(mm) | 2070 | |
| 4.3 | إرتفاع الرفع الحر | h2(mm) | 140 | |
| 4.5 | إرتفاع الرفع | h3(mm) | 3000 | |
| 4.6 | إرتفاع الصاري الممتد | h4(mm) | 4040 | |
| 4.7 | إرتفاع الحرس العلوي (القياسي) | h6(mm) | 2075 | |
| 4.8 | إرتفاع الحرس العلوي (الاختياري) | h6(mm) | 2155 | |
| 4.9 | إرتفاع المقعد | h7(mm) | 1070 | |
| 4.12 | إرتفاع الوصلة | h10(mm) | 303 | |
| 4.19 | الطول الكلي | I1(mm) | 3412 | |
| 4.20 | الطول (على وجه الشوكة) | I2(mm) | 2342 | |
| 4.21 | العرض الكلي | b1(mm) | 1265 | |
| 4.22 | أبعاد الشوكة | S/e/l(mm) | 40/122/1070 | |
| 4.23 | معايير كتيفة تركيب الشوكة | - | ISO2328 2A | |
| 4.24 | عرض حاملة الشوكة | b3(mm) | 1038 | |
| 4.25 | المسافة بين أذرع الشوكة | b5(mm) | 260/1038 | |
| 4.31 | الإرتفع عن الأرض (من أسفل الصاري) (حمل كامل) | m1(mm) | 112 | |
| 4.32 | الإرتفع عن الأرض (من مركز قاعدة العجلات) | m2(mm) | 120 | |
| 4.33 | عرض مسار البليتات 1000×1200 (البليتات موضوعة بالتقاطع مع الشوكة) | Ast(mm) | 3745 | |
| 4.34 | عرض مسار البليتات 800×1200 (البليتات موضوعة بالتقاطع مع الشوكة) | Ast(mm) | 3945 | |
| 4.35 | نصف قطر الدوران | Wa(mm) | 2090 | |
| 4.36 | نصف قطر الدوران الخارجي | b13(mm) | 730 | |
| بيانات أداء الرافعة الشوكية | 5.1 | سرعة الحركة (حمل كامل \ بدون حمل) | كم في الساعة | 14/14 |
| 5.2 | سرعة الرفع (حمل كامل \ بدون حمل) | مم في الثانية | 280/440 | |
| 5.3 | سرعة الخفض (حمل كامل \ بدون حمل) | مم في الثانية | 285/420 | |
| 5.5 | قوة السحب (حمل كامل \ بدون حمل) | نيوتن | 12000/12500 | |
| 5.6 | أقصى قوة للسحب (حمل كامل \ بدون حمل) | نيوتن | 14000 | |
| 5.7 | قدرة الصعود (حمل كامل \ بدون حمل) | % | 11/12 | |
| 5.8 | أقصى قدرة على الصعود (حمل كامل \ بدون حمل) | % | 13/14 | |
| 5.9 | زمن التسارع (حمل كامل \ بدون حمل) (من 0 |إلى 10 متر) | S | 5.2/4.6 | |
| 5.10 | مكابح الخدمة | - | هيدروليكي | |
| 5.11 | مكابح الوقوف | - | ميكانيكي | |
| محرك كهربائي للرافعة الشوكية | 6.1 | تصنيف محرك الدفع S2 60 دقيقة | كيلو وات | 11 AC |
| 6.2 | تصنيف محرك الدفع S3 15% | كيلو وات | 8.6 DC | |
| 6.3 | جه البطارية \ السعة المقننة K5 | V/Ah | 48/630 | |
| 6.4 | وزن البطارية | كجم | 1050 | |
| 6.5 | أبعاد البطارية | l/b/h(mm) | 1028×570×780 | |
| 6.6 | استهلاك الطاقة (وفقاً لدورة الاختبار VDI) | kWh/h | 5.0 | |
| 6.7 | أقصى وزن للبطارية | كجم | 930 | |
| 6.8 | أقل وزن للبطارية | كجم | 1200 | |
| مواصفات أخرى | 7.1 | نوع وحدة التحكم في التشغيل | - | MOSFET/AC |
| المصنع | - | CURTIS | ||
| النوع | - | 1236+1253 | ||
| 7.2 | صغط التشغيل للمرفقات | بار | 175 | |
| 7.3 | تجفق الزيت للمرفقات | لتر في الدقيقة | 65 | |
| 7.4 | مستوى الضوضاء وفقاً لمعايير EN/DIN 12 053 | ديسيبل (a) | 73 | |
| 7.5 | وصلة الجر (نوع DIN) | - | Φ24 Pin | |
| 8.1 | سعة الخزان الهيدروليكي | لتر (جالون) | 22 |
إلى جانب رافعة الديزل الشوكيةCPD20-AC3 ، لدي شركة SINOMACH العديد من الأنواع الأخرى من معدات الأنشاء الثقيلة والمعدات الهندسية جاهز للبيع.
