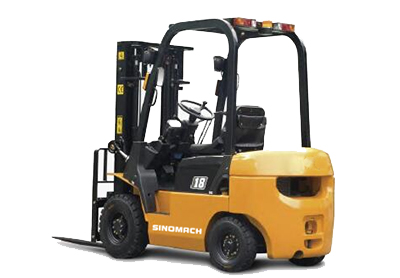

رافعة شوكية CPCD20N
- بفضل التصميم الحديث والرائع، فإن الرافعة الشوكية هذه تأتي بمظهر إنسيابي، وديناميكي ومدهش.
- لقد تم تصنيع قطع التغطية الكبيرة بعملية الصب بالحقن مما يجعل الرافعة الشوكية هذه تكون أنيقة أكثر وسهلة الإستخدام.
- مع تصميم قاعدة العجلات الطويلة، فإن الرافعة الشوكية هذه لديها ثبات طولي أفضل ويمكن أن تقوم برفع وزن أكثر. ففي نفس الإرتفاع ، زاد معدل وزن الرفع إلى أكثر من 100kg من ذلك الذي في الرافعات الشوكية العادية. بالإضافة إلى ذلك، فقد تم تخفيض الحمولة على المحور الخلفي مما يمدد من عمر خدمة عجلات القيادة.
الاستفسار عن المنتجات
- من خلال تخفيض حجم الآلة (تخفيض حجم الجزء الأمامي والخلفي)، فإن معدات نقل ورص المواد تضمن قطر لف أصغر و عرض ممر الرص بزاوية مستقيمة، بالتالي هذا يحسن من نسبة إستخدام المستودعات ويمكنها من إستخدامها في داخل الحاويات.
- يتواجد محرك الرافعة الشوكية هذه إما من الماركات اليابانية OKAMURA، و NISSANومن ماركة محركات HC الصينية التي تتميز بإنها من الدرجة الأفضل وذات الأداء الموثوق.
المواصفات
| المواصفات العامة | النوع | RW6 | RW6B | RW10 | RW10B | RW13 | RW15A | RW27 | RW32 | RW33 | RW33B | RG2 | RG5 | |||||
| نوع المحرك | ديزل | ديزل | ديزل | ديزل | ديزل | ديزل | ||||||||||||
| الحمل المقنن (كجم) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||||||||||||
| مسافة مركز الحمل (مم) | 500 | 500 | 500 | 500 | 500 | 500 | ||||||||||||
| الخصائص والأبعاد للرفعة الشوكية | إرتفاع الرفع (مم) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |||||||||||
| إرتفاع الرفع الحر (مم) | 150 | 150 | 150 | 150 | 150 | 150 | ||||||||||||
| قياس الشوكة (طول(L)×عرض(W)×سمك(T)) | 1070×122×40 | 1070×122×40 | 1070×122×40 | 1070×122×40 | 1070×122×40 | 1070×122×40 | ||||||||||||
| زاوية ميل الصاري (F/R) | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | ||||||||||||
| تعليق أمامي (مركز العجلة على وجه الشوكة) (مم) | 475 | 475 | 475 | 475 | 475 | 475 | ||||||||||||
| تعليق خلفي (مم) | 405 | 405 | 405 | 405 | 480 | 480 | 405 | |||||||||||
| الأبعاد الكلية (مم) | الطول (على وجه الشوكة) | 2530 | 2530 | 2530 | 2530 | 2530 | 2530 | |||||||||||
| العرض الكلي | 1155 | 1155 | 1155 | 1155 | 1155 | 1155 | ||||||||||||
| إرتفاع الصاري المغلق | 1985 | 1985 | 1985 | 1985 | 1985 | 1985 | ||||||||||||
| إرتفاع الصاري الممتد | 4045 | 4045 | 4045 | 4045 | 4045 | 4045 | ||||||||||||
| إرتفاع الحرس العلوي | 2140 (2200*) | 2140 (2200*) | 2140 (2200*) | 2140 (2200*) | 2140 (2200*) | 2140 (2200*) | ||||||||||||
| نصف قطر الدوران (مم) | 2175 | 2175 | 2175 | 2175 | 2175 | 2175 | ||||||||||||
| أقل عرض مسار التكديس gلزاوية اليمنى (مم) | 2650 | 2650 | 2650 | 2650 | 2650 | 2650 | ||||||||||||
| الأداء | السرعة | سرعة الحركة (بدون تحميل) (مم) | 20.5 | 20.5 | 20 | 18 | 19.5 | 20 | 20 | 22 | 20.5 | |||||||
| سرعة الرفع (الحمل الكامل) (مم في الثانية) | 510 | 410 | 510 | 500 | 450 | 500 | 500 | 580 | 470 | |||||||||
| سرعة الخفض (حمل كامل) (مم في الثانية) | 500 | 500 | 500 | 500 | 500 | 500 | ||||||||||||
| أقصى قوة للسحب (جر بدون تحميل) (نيوتن) | 25000 | 17000 | 22700 | 23100 | 22600 | 14500 | 18500 | 19700 | 187000 | 18000 | ||||||||
| أقصى قدرة على الصعود (حمل كامل) % | 25 | 25 | 25 | 25 | 25 | 20 | 25 | |||||||||||
| شاسية الرافعة الشوكية | الإطار (مم) | أمامي | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | 7.00-12-12PR | ||||||||||
| خلفي | 6.00-9-10PR | 6.00-9-10PR | 6.00-9-10PR | 6.00-9-10PR | 6.00-9-10PR | 6.00-9-10PR | ||||||||||||
| سطح الأطار (مداس) (مم) | أمامي | 965 | 965 | 965 | 965 | 965 | 965 | |||||||||||
| خلفي | 970.5 | 970.5 | 970.5 | 970.5 | 970.5 | 970.5 | ||||||||||||
| المسافة بين محوري العجلات الأمامية الخلفية (مم) | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | ||||||||||||
| الإرتفاع عن الأرض | أدني نقطة | 105 | 105 | 105 | 105 | 105 | 105 | |||||||||||
| مركز قاعدة العجل | 150 | 150 | 150 | 150 | 150 | 150 | ||||||||||||
| الوزن | الحمولة الوزنية (كجم) | 3440 | 3440 | 3440 | 3440 | 3440 | 3440 | |||||||||||
| توزيع الوزن | حمل كامل | F/R | 4815/625 | 4815/625 | 4815/625 | 4815/625 | 4815/625 | 4815/625 | ||||||||||
| بدون حمل | F/R | 1640/1800 | 1640/1800 | 1640/1800 | 1640/1800 | 1640/1800 | 1640/1800 | |||||||||||
| القدرة والحركة | البطارية | الجهد \ السعة (20HR)(V/Ah) | 12/100 | 12/100 | 12/100 | 12/100 | 12/100 | 12/100 | ||||||||||
| محرك الرافعة الشوكية | الموديل | 4TNV94L | C240PKJ-30 | 4JG2 PE-01 | TD27 | A498BT1 | 4TNE92-HRJ | 4TNE98-BQFLC | 4TNE98-BQFLC | C490BPG | A490BPG | |||||||
| المصنع | YANMAR | ISUZU | ISUZU | NISSAN | XINCHAI | YANMAR | YANMAR | YANMAR | XINCHAI | |||||||||
| الخرج المقنن \ لفة في الدقيقة (كيلو وات) | 43/2500 | 34.5/2500 | 46/2450 | 38.5/2300 | 36.8/2400 | 32.8/2450 | 42.1/2300 | 42.1/2300 | 40/2650 | 37/2650 | ||||||||
| العزم المقنن \ لفة في الدقيقة (نيوتن.متر) | 205/1000 | 137.7/1800 | 186.3/1700 | 160/2300 | 186/1700 | 149.4/1600 | 186/1700 | 186/1700 | 162/1800-2000 | 148/1900 | ||||||||
| عددالأسطوانات | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||||
| قطرالأسطوانة×الشوط (مم) | 94×110 | 86×102 | 95.4×107 | 96×92 | 98×105 | 92×100 | 98×110 | 98×110 | 90×105 | 90×100 | ||||||||
| معايير الأنبعاث | Stage II/Tier2 | Stage IIIA | Stage II | - | E-MAPK III | Stage IIIA/Tier 4 interim | Stage IIIA/Tier3 | Stage IIIA/Tier3 | - | - | ||||||||
| سعة المحرك (سنتيمتر مكعب (cc)) | 3054 | 2369 | 3059 | 2663 | 3168 | 2659 | 3319 | 3319 | 2670 | 2540 | ||||||||
| سعة خزان الوقود (لتر) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||||||
| ناقل الحركة | المصنع | الصين | OKAMURA | الصين | OKAMURA | الصين | NISSAN | الصين | الصين | الصين | OKAMURA | الصين | الصين | |||||
| النوع | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | نقل القدرة | ||||||
| التروس | أمامية \ خلفية | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | |||||
| مواصفات أخرى | ضغط التشغيل | للمرفقات (MPa) | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | |||||
ملاحظة: *مع مقعد التعليق أو المقصورة.
- متوفر إرتفاع الرفع المخصص لهذه الرافعة الشوكية (صاري بمرحلتين: 2.5 متر، 2.7 متر، 3.0 متر، 3.3 متر، 3.6 متر، 4 متر، و4.5 متر. صاري ثلاث مراحل: 4.3 متر، 4.5 متر، 4.8 متر، 5 متر، 5.5 متر، و6 متر)
- معدة المناولة في المخازن هذه يمكن تصميمها مع مرفقات.
- البيانات في الجدول للموديل القياسي فقط. من فضلك اتصل بنا للحصول على المزيد من التفاصيل المتعلقة بمعدات مناولة المواد.
- كل مواصفات الرافعة الشوكية قابلة للتغيير بدون إشعار مسبق.
