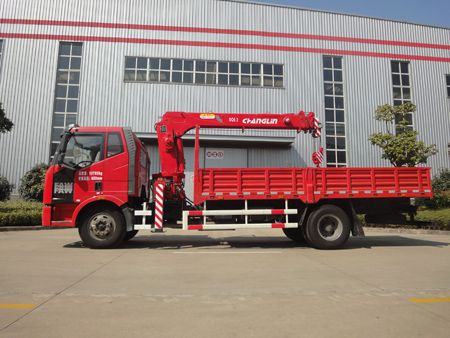

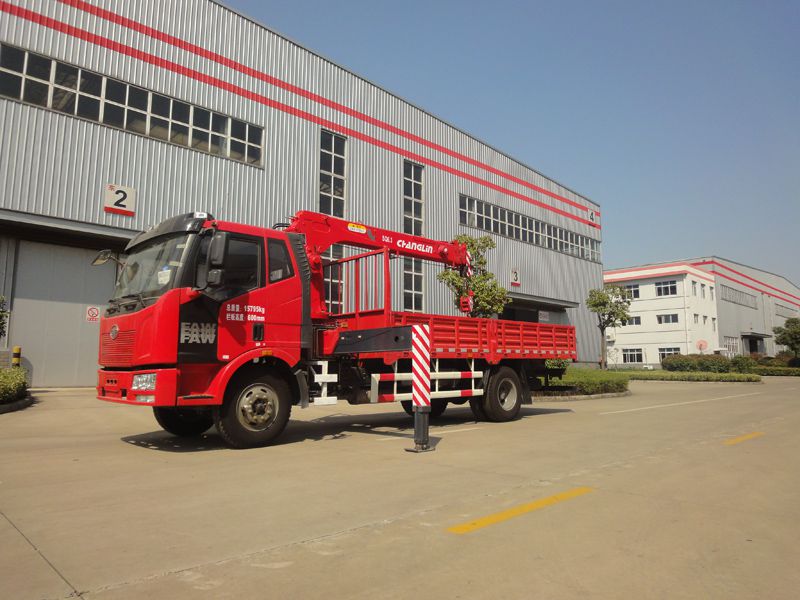

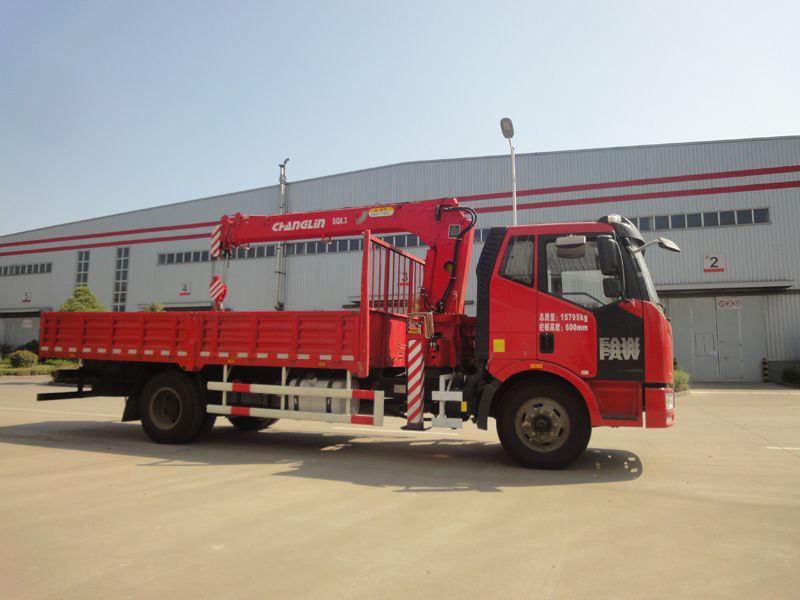

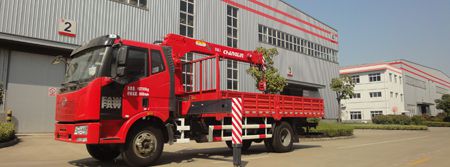

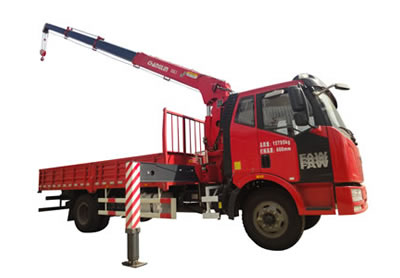

رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ6.3)
- حيث أنها رافعة بذراع مستقيم، فإن الرافعة المثبتة على شاحنة SQ6.3 تستخدم جهاز تقليل التروس الدودي من أجل تحقيق دوران كامل 360°.
- إن الدعامة الأفقية القابلة للسحب الهيدروليكية التي تكون بطول كامل 5.2m يتم تركيبها في منتجنا كعبارة عن مكون قياسي.
- بفضل المقاطع الهندسية، فإن هذه الرافعة تتميز بالإستقرار الجانبي العالي.
- إن رافعات التشغيل يتم توزيعها بالقرب من مخزن البضائع للرافعة التي تدعم تشغيل كلا الجانبين.
الاستفسار عن المنتجات
- إن منتجنا الرافعة المثبتة على شاحنة مُجهزة بصمامات التحكم الرئيسي اليديوية ذات 4 وظائف وصمامات التحكم بدعامة يدوية ذات 4 وظائف.
- من أجل ضمان سلامة تشغيل الآلة، فإن الرافعة تأتي بمكونات قياسية لمفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصابيح LED ذات طاقة عالية، ومكون إختياري لجهاز الحد من العزم.
معلمات الرافعة المثبتة على الشاحنة:
| الرقم | الوصف | الوحدة | البارامترات | ||
| 1 | أقصى عزم للحمل | كليو نيوتن.متر | 157 | ||
| 2 | أقصى حمل للرفع | كجم | 6300 | ||
| 3 | أقصى إرتفاع للعمل | مم | 11500 | ||
| 4 | طول الذراع القابل للتمديد (عند الإنكماش الكامل) | مم | 4046 | ||
| 5 | أقصى إرتفاع للرفع (المسافة من الأرض) | مم | حوالي 13800 | ||
| 6 | نسبة الرفع | 6/4 | |||
| 7 | أقصى زاوية إرتفاع للذراع | (°) | 77 | ||
| 8 | أدني زاوية إرتفاع للذراع | (°) | 0 | ||
| 9 | الامتداد الجانبي للركيزة الأمامية | مم | 2130~5210 | ||
| 10 | الامتداد الجانبي للركيزة الخلفية | مم | - | ||
| 11 | أقصى سرعة للرفع | الخطاف الرئيسي (بحبل أحادي) | الرفع | m/min | 69 |
| الخفض | 67 | ||||
| 12 | سرعة الدوران | r/min | ≤2.5 | ||
| 13 | زاوية الدوران | ° | الدوران الكامل بزاوية 360 درجة | ||
| 14 | وزن الرافعة | كجم | 2726 | ||
| 15 | مضخة الوقود | ------------- | مضخة تروس | ||
| 16 | سعة خزان الوقود | لتر | 140 | ||
| 17 | ضغط التشغيل للنظام الهيدروليكي | MPa | 23 | ||
| 18 | تدفق النظام الهيدروليكي | L/min | 60 | ||

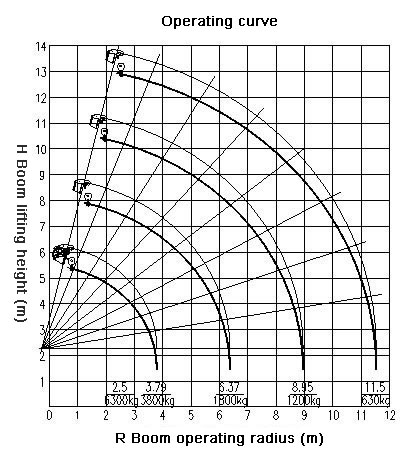

سعة الرفع المقدر لرافعة مثبتة على شاحنة (وحدة kg.f):
| R / L | 4.06m | 6.64m | 9.22m | 11.8m |
| 2.5 | *6300 | *5000 | 3000 | |
| 3.0 | *5000 | 3350 | 2750 | 2160 |
| 3.5 | 4000 | 3020 | 2520 | 1990 |
| 4.0 | (3.79) 3800 | 2750 | 2310 | 1830 |
| 4.5 | 2500 | 2120 | 1680 | |
| 5.0 | 2280 | 1950 | 1540 | |
| 5.5 | 2100 | 1800 | 1410 | |
| 6.0 | 1950 | 1670 | 1290 | |
| 6.5 | (6.37) 1800 | 1560 | 1180 | |
| 7.0 | 1470 | 1080 | ||
| 7.5 | 1350 | 990 | ||
| 8.0 | 1300 | 910 | ||
| 8.5 | 1250 | 840 | ||
| 9.0 | (8.95) 1200 | 780 | ||
| 9.5 | 730 | |||
| 10.0 | 690 | |||
| 10.5 | 660 | |||
| 11.0 | 640 | |||
| 11.5 | 630 | |||
| معدل الرفع | إن معدل الرفع يكون 6 للعناصر ذات علامة * و 4 للعناصر الأخرى. | |||
نرحب بكم لاختيار معدات الإنشاء لشركة SINOMACH (المركبات الهندسية، معدات الإنشاء).
إلى جانبي توفير الرافعة المثبتة على شاحنة موديل SQ6.3، توفر شركة SINOMACH أيضاً الأنواع الأخرى لمعدات الإنشاء الثقيلة والمعدات الهندسية للبيع.
عرض المعدة
نبذة مختصرة
تعد شركة SINOMACH شركة موثوقة للمعدات الثقيلة في الصين، حيث تصنع معدات إنشاء الطرق والمعدات الهندسية الرئيسية بعقود من الخبرة في هذا المجال، تورد شركة SINOMACH معدات ثقيلة ذات جودة عالية في الصين وتوفر أيضاً معدات الإنشاء والمركبات الهندسية بأسعار منافسة.
استفسار
مقارنة مع المنتجات الأخرى
-
- SQ8 أقصى سعة للرفع (كجم): 8000
أقصى عزم للرفع (كيلو نيوتن.متر): 200
أقصى مسافة لنطاق الرفع (مم) : 15300
-
- SQ10 أقصى سعة للرفع (كجم): 10000
أقصى عزم للرفع (كيلو نيوتن.متر): 250
أقصى مسافة لنطاق الرفع (مم) : 15300
-
- SQ12 أقصى سعة للرفع (كجم): 12000
أقصى عزم للرفع (كيلو نيوتن.متر): 300
أقصى مسافة لنطاق الرفع (مم) : 17000
-
- SQ6.3Z3Q أقصى سعة للرفع (كجم): 6300
أقصى عزم للرفع (كيلو نيوتن.متر): 138
أقصى مسافة لنطاق الرفع (مم) : 12800
-
- SQ5 أقصى سعة للرفع (كجم): 5000
أقصى عزم للرفع (كيلو نيوتن.متر): 125
أقصى مسافة لنطاق الرفع (مم) : 10800
-
- GKM65P سعة الحمولة المقننة (كجم): 43000
الوزن الكلي للمعدة (كجم): 65000
