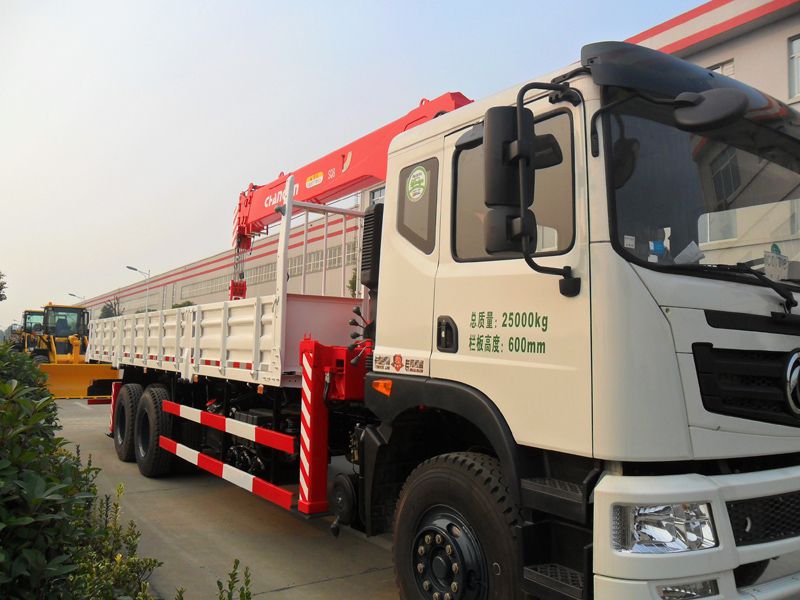

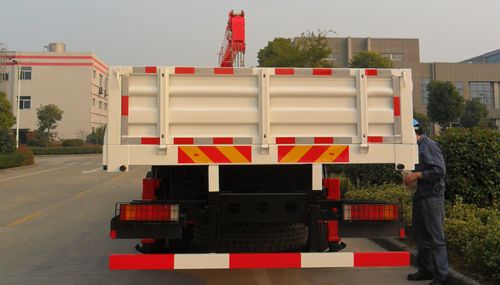

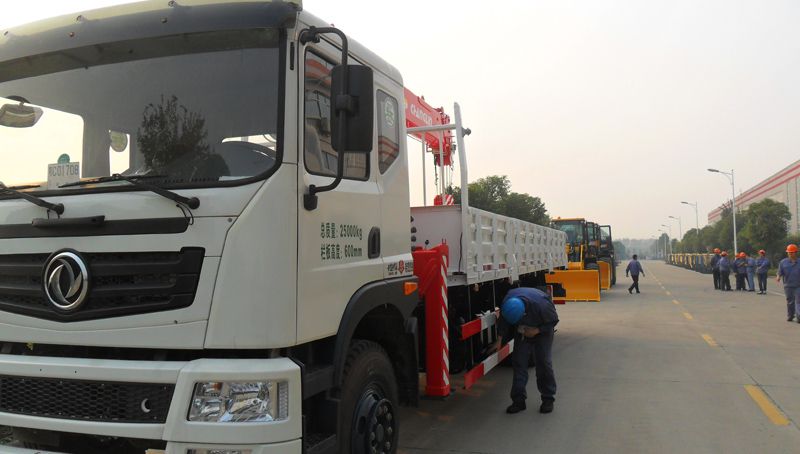

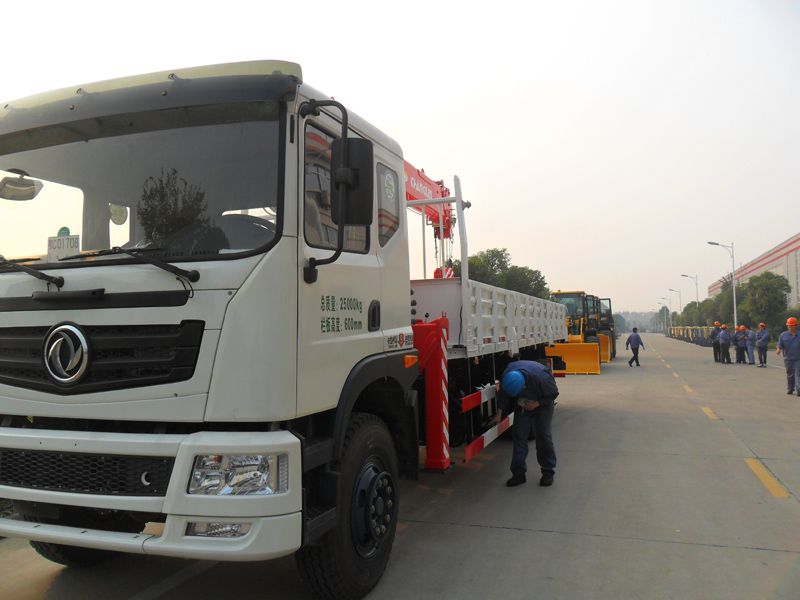

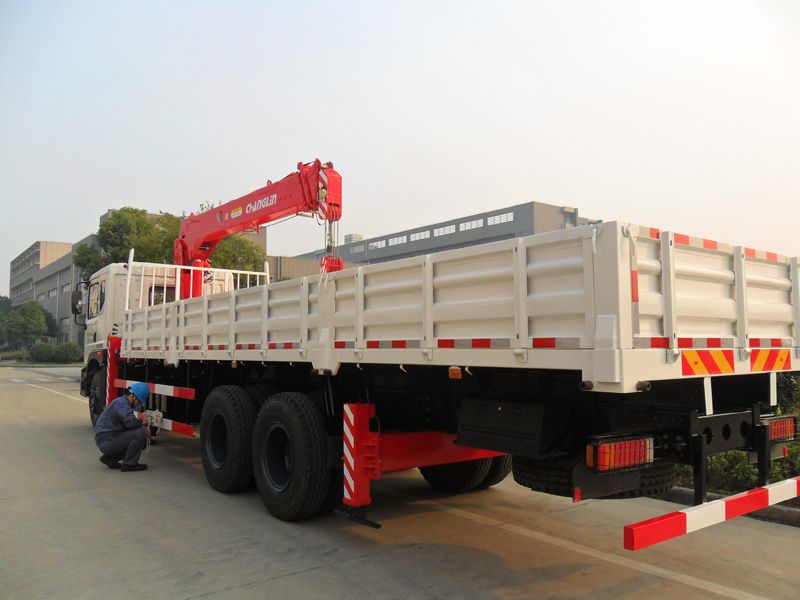

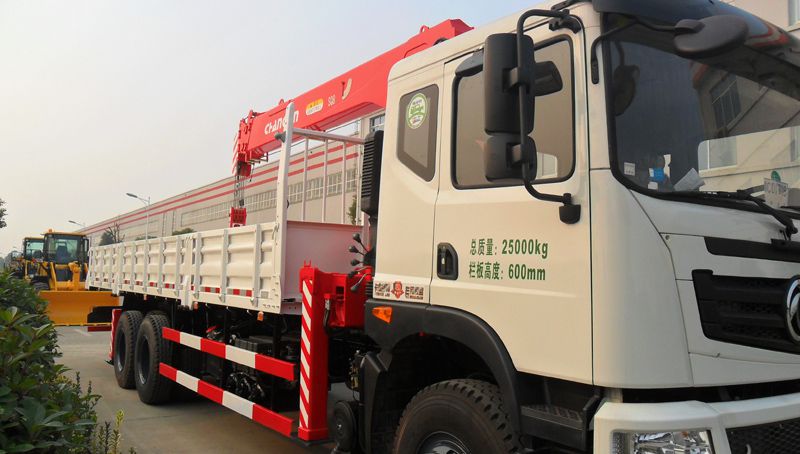

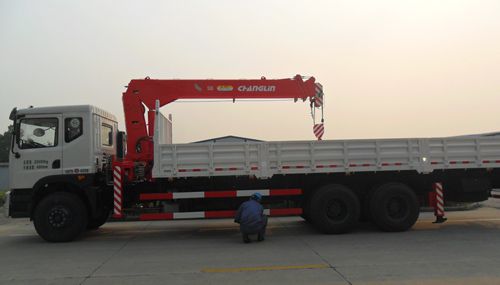

رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ8)
الاستفسار عن المنتجات
المزايا
- وران كامل 360°
إن الرافعة المثبتة على شاحنة SQ8 والتي تكون عبارة عن رافعة بذراع مستقيم يمكن أن تحقق دوران كامل 360° بسبب أنها تستخدم جهاز تقليل الترس الدودي. - لإستقرار الممتاز
هذه الرافعة لديها دعامة أمامية قابلة للسحب بطول أطول يصل إلى 5.56m ودعامة خلفية ثابتة من أجل ضمان إستقرار الرافعة عند التشغيل. إن الدعامة الخلفية الهيدروليكية إختيارية التركيب في منتجنا وذلك من أجل زيادة إستقرار الرافعة ولتجعلها قابلة للتكيف مع الكثير من ظروف التشغيل المعقدة. بالإضافة إلى ذلك، فإن المقاطع الهندسية تضمن الإستقرار الجانبي الجيد للرافعة. - ظام التحكم الموثوق به
يتم التحكم في تشغيل منتجنا الرافعة المثبتة على الشاحنة عن طريق صمام تحكم رئيسي بشكل مباشر ويتم التحكم في الدعامات عن طريق صمامات منفصلة. إن الصمامات التي تم إختيارها يتم إستخدامها في معدات الرفع من أجل تجنب التشغيل الغير صحيح. كل من صمامات التحكم بالدعامة وصمامات التحكم الرئيسية تدعم التشغيل على كلا الجانبين. - لسلامة الرائعة
إن مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصابيح LED ذات الطاقة العالية تعتبر مكونات قياسية من أجل ضمان سلامة تشغيل منتجنا. بالإضافة إلى ذلك، فإن جهاز حد العزم إختياري التركيب في هذه الرافعة من أجل تحقيق أعلى سلامة تشغيل.
المعلمات الفنية للرافعة المثبتة على شاحنة:
| الرقم | الوصف | الوحدة | البارامترات | ||
| 1 | أقصى عزم للحمل | كليو نيوتن.متر | 200 | ||
| 2 | أقصى حمل للرفع | كجم | 8000 | ||
| 3 | أقصى إرتفاع للعمل | مم | 13300 | ||
| 4 | طول الذراع القابل للتمديد (عند الإنكماش الكامل) | مم | 4600 | ||
| 5 | أقصى إرتفاع للرفع (المسافة من الأرض) | مم | حوالي 16600 | ||
| 6 | نسبة الرفع | 6/4 | |||
| 7 | أقصى زاوية إرتفاع للذراع | (°) | 75 | ||
| 8 | أدني زاوية إرتفاع للذراع | (°) | 0 | ||
| 9 | الامتداد الجانبي للركيزة الأمامية | مم | 2114~5560 | ||
| 10 | الامتداد الجانبي للركيزة الخلفية | مم | 2200 | ||
| 11 | أقصى سرعة للرفع | الخطاف الرئيسي (بحبل أحادي) | الرفع | m/min | 87 |
| الخفض | 87 | ||||
| 12 | سرعة الدوران | r/min | ≤2.5 | ||
| 13 | زاوية الدوران | ° | الدوران الكامل بزاوية 360 درجة | ||
| 14 | وزن الرافعة | كجم | 3168 (تشمل الركيزة الخلفية) | ||
| 15 | مضخة الوقود | ------------- | مضخة تروس | ||
| 16 | سعة خزان الوقود | لتر | 150 | ||
| 17 | ضغط التشغيل للنظام الهيدروليكي | MPa | 23 | ||
| 18 | تدفق النظام الهيدروليكي | L/min | 60 | ||

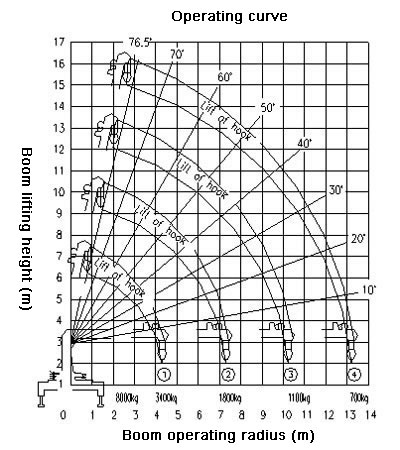

المعلمات الفنية للرافعة المثبتة على شاحنة:
| نصف قطر التشغيل | 4.6m | 7.6m | 10.55m | 13.6m |
| 2.5 | *8000 | *5700 | 5200 | |
| 3.0 | *6000 | 5000 | 4300 | |
| 3.5 | 4500 | 4000 | 3850 | 3400 |
| 4.0 | 3900 | 3500 | 3400 | 3100 |
| 4.5 | (4.3) 3400 | 3100 | 3100 | 2900 |
| 5.0 | 2850 | 2750 | 2600 | |
| 5.5 | 2600 | 2550 | 2400 | |
| 6.0 | 2300 | 2350 | 2200 | |
| 7.0 | 2000 | 2000 | 1850 | |
| 8.0 | (7.3) 1800 | 1750 | 1625 | |
| 9.0 | 1550 | 1450 | ||
| 10.0 | (10.25) 1100 | 1300 | ||
| 11.0 | 1200 | |||
| 12.0 | 1000 | |||
| 13.0 | (13.3) 700 | |||
| معدل الرفع | معدل الرفع 6 للعناصر ذات علامة * و 4 للعناصر الأخرى. | |||
