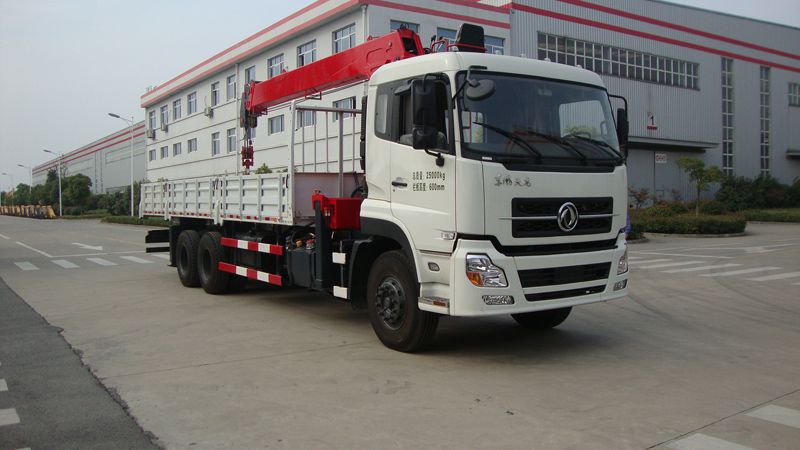

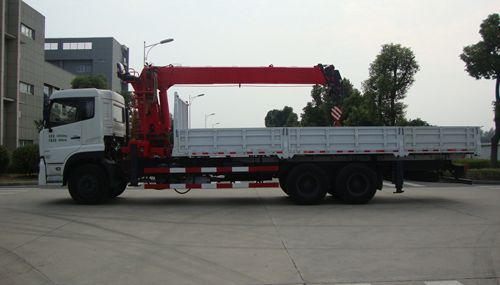

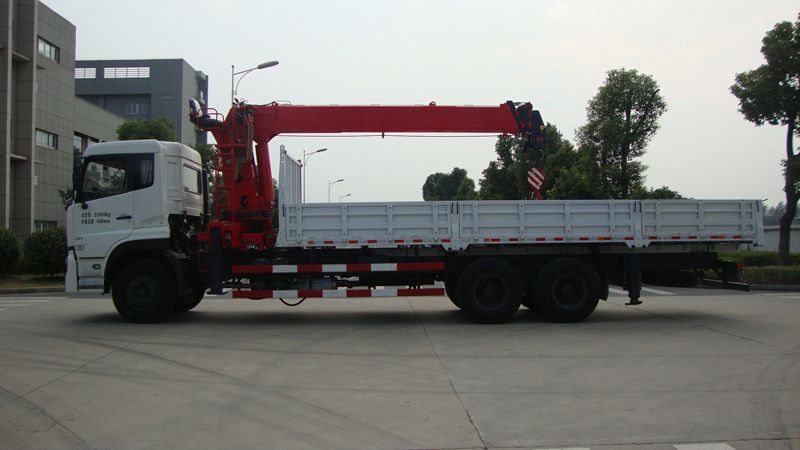

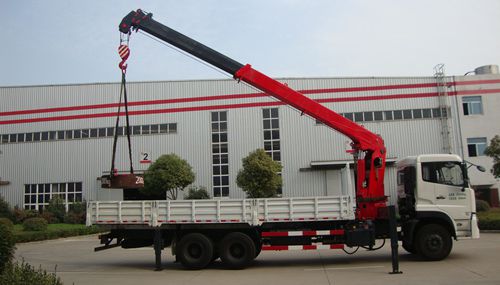

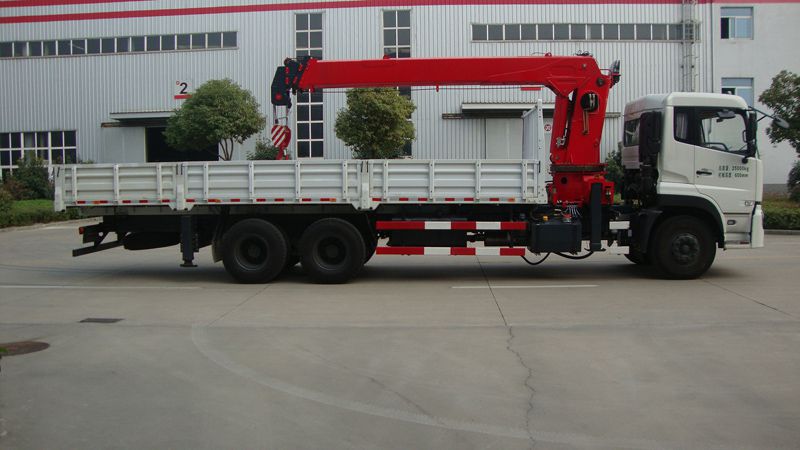

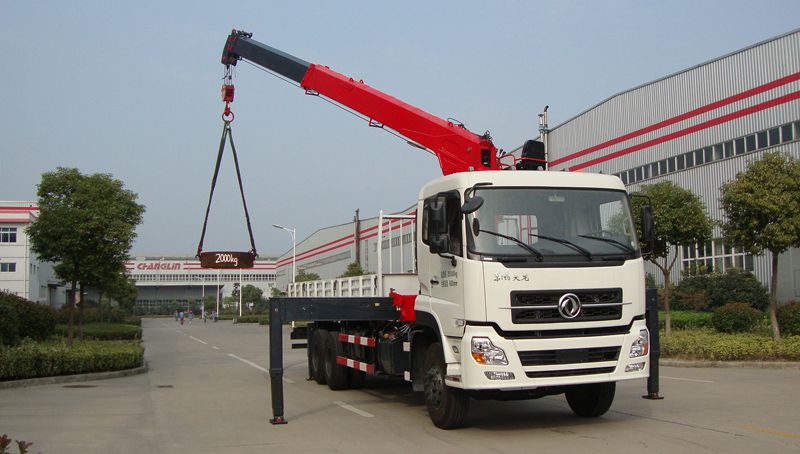

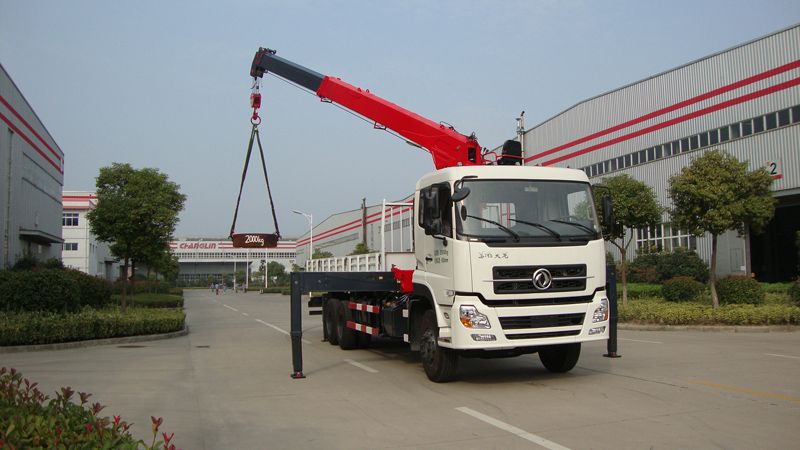

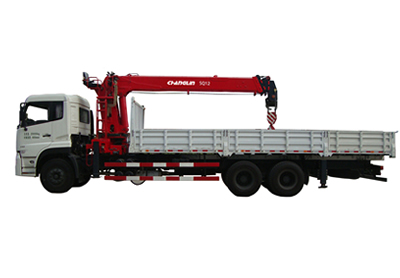

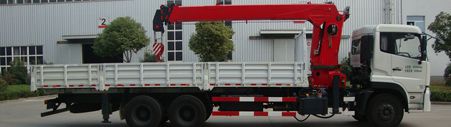

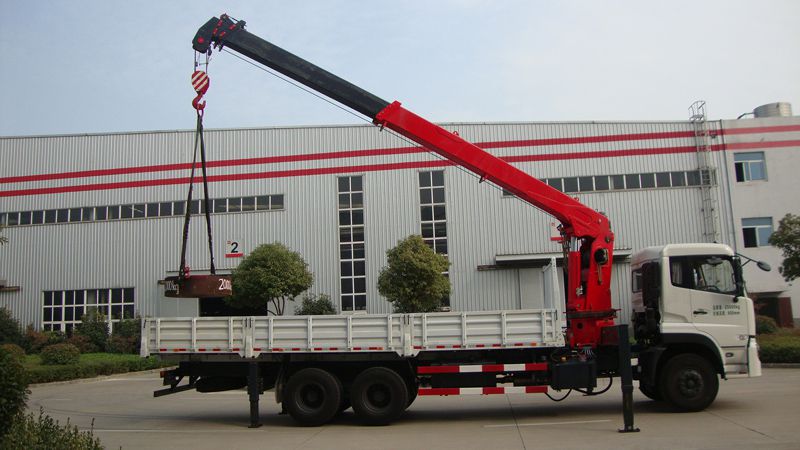

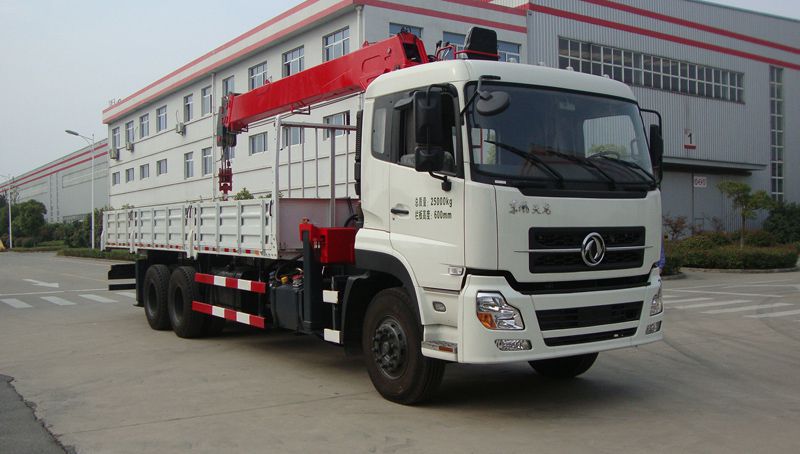

رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ12)
- الرافعة المثبتة على شاحنة SQ12 هي عبارة عن رافعة بذراع مستقيم. إنها تتميز بدوران 360° مستقر نظراً إلى إستخدام جهاز تقليل كوكبي.
- عامات أمامية بطول كامل 5.56m عبارة عن دعامات خلفية ثابتة يتم إستخدامها في منتجنا الرافعة المثبتة على شاحنة، وبالتالي ضمان إستقرار عالية للآلة. بجانب الدعامات الخلفية الثابتة، يمكنك إختيار دعامات خلفية هيدروليكية من أجل تحقيق أعلى إستقرار للآلة وجعل الرافعة قابلة للتكيف مع الكثر من ظروف التشغيل المعقدة.
- المقعد العالي الموجود في المقصورة يتيح للعمال أوسع مجال رؤية من أجل العمل بشكل أمن.
الاستفسار عن المنتجات
- المقاطع السداسية تستخدم لتحقيق الإستقرار الجيد لمنتجنا الرافعة المثبتة على شاحنة.
- سطوانتين تلسكوبية هيدروليكية بمرحلتين تتميز بالإستقرار وأمنة.
- تم التحكم في تشغيل الرافعة عن طريق صمام التحكم الموجود بجانب المقعد.
- تم التحكم في الدعامات عن طريق صمامات التحكم المتخصصة على كلا جانبي الرافعة. إن إستخدام الصمام المختار يساعد في منع التشغيل الغير صحيح.
- الرافعة المثبتة على شاحنة مُجهزة بمفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصباح الإنارة LED.
- جهاز حد العزم إختياري التركيب في هذه الآلة من أجل جعل الرافعة أكثر أماناً في التشغيل.
المعلمات الفنية للرافعة المثبتة على شاحنة:
| الرقم | الوصف | الوحدة | البارامترات | ||
| 1 | أقصى عزم للحمل | كليو نيوتن.متر | 300 | ||
| 2 | أقصى حمل للرفع | كجم | 12000 | ||
| 3 | أقصى إرتفاع للعمل | مم | 15000 | ||
| 4 | طول الذراع القابل للتمديد (عند الإنكماش الكامل) | مم | 5100 | ||
| 5 | أقصى إرتفاع للرفع (المسافة من الأرض) | مم | حوالي 16100 | ||
| 6 | نسبة الرفع | 6/4 | |||
| 7 | أقصى زاوية إرتفاع للذراع | (°) | 75 | ||
| 8 | أدني زاوية إرتفاع للذراع | (°) | 0 | ||
| 9 | الامتداد الجانبي للركيزة الأمامية | مم | 5400 | ||
| 10 | الامتداد الجانبي للركيزة الخلفية | مم | 2300 | ||
| 11 | أقصى سرعة للرفع | الخطاف الرئيسي (بحبل أحادي) | الرفع | m/min | 60 |
| الخفض | 60 | ||||
| 12 | سرعة الدوران | r/min | ≤2.5 | ||
| 13 | زاوية الدوران | ° | الدوران الكامل بزاوية 360 درجة | ||
| 14 | وزن الرافعة | كجم | 5800 (تشمل الركيزة الخلفية) | ||
| 15 | مضخة الوقود | ------------- | مضخة مزدوجة | ||
| 16 | سعة خزان الوقود | لتر | 240 | ||
| 17 | ضغط التشغيل للنظام الهيدروليكي | MPa | 26 | ||
| 18 | تدفق النظام الهيدروليكي | L/min | 100 | ||

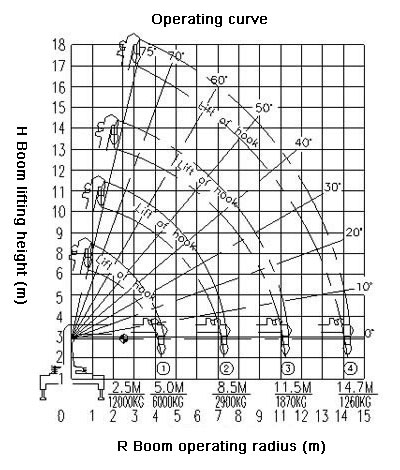

قدرة رفع الرافعة المثبتة على شاحنة:
| نصف قطر التشغيل (m) | الحد الأقصى لحمولة الرفع (kg) | |||
| ذراع 5.6m | ذراع | ذراع 11.9m | ذراع 14.71m | |
| وزن الرفع | وزن الرفع | وزن الرفع | وزن الرفع | |
| 2.5 | 12000 | 7000 | 5500 | |
| 3.0 | 10000 | 7000 | 5500 | |
| 3.5 | 8500 | 7000 | 5500 | 4000 |
| 4.0 | 7500 | 6280 | 5200 | 4000 |
| 4.5 | 6600 | 5870 | 4860 | 4000 |
| 5.0 | 6000 | 5350 | 4500 | 3850 |
| 5.5 | 4960 | 4200 | 3600 | |
| 6.0 | 4670 | 3900 | 3390 | |
| 6.5 | 4300 | 3690 | 3210 | |
| 7.0 | 3850 | 3480 | 3050 | |
| 7.5 | 3500 | 3290 | 2870 | |
| 8.0 | 3140 | 3000 | 2720 | |
| 8.5 | 2890 | 2810 | 2610 | |
| 9.0 | 2550 | 2510 | ||
| 9.5 | 2400 | 2380 | ||
| 10.0 | 2260 | 2260 | ||
| 10.5 | 2120 | 2150 | ||
| 11.0 | 2000 | 2010 | ||
| 11.5 | 1870 | 1890 | ||
| 12.0 | 1790 | |||
| 12.5 | 1680 | |||
| 13.0 | 1600 | |||
| 13.5 | 1520 | |||
| 14.0 | 1440 | |||
| 14.5 | 1380 | |||
| 15.0 | 1260 (14.71) | |||
