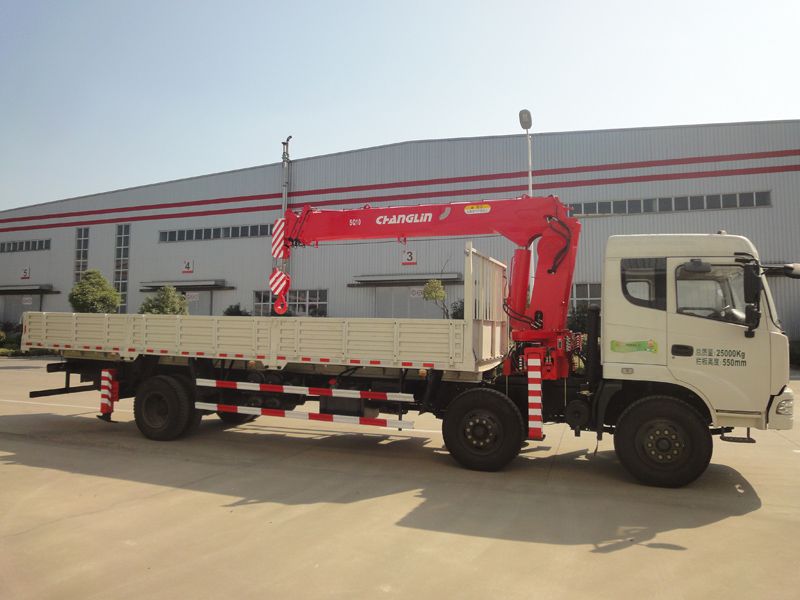

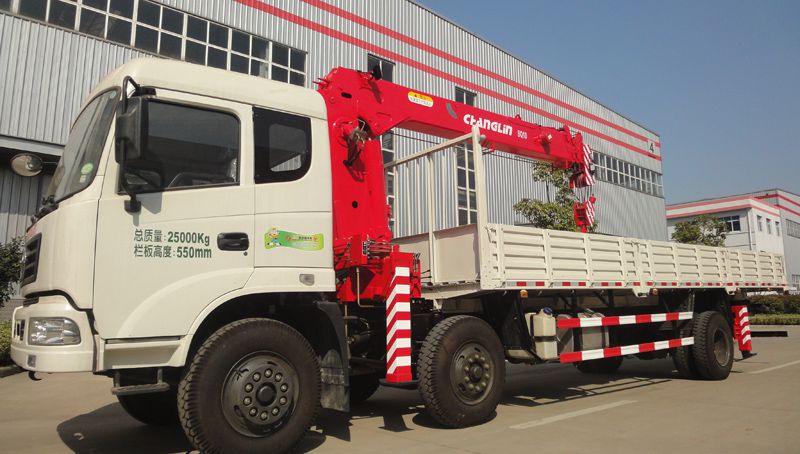

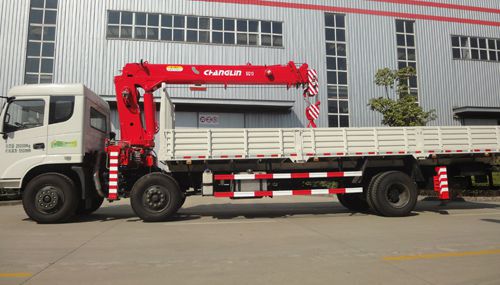

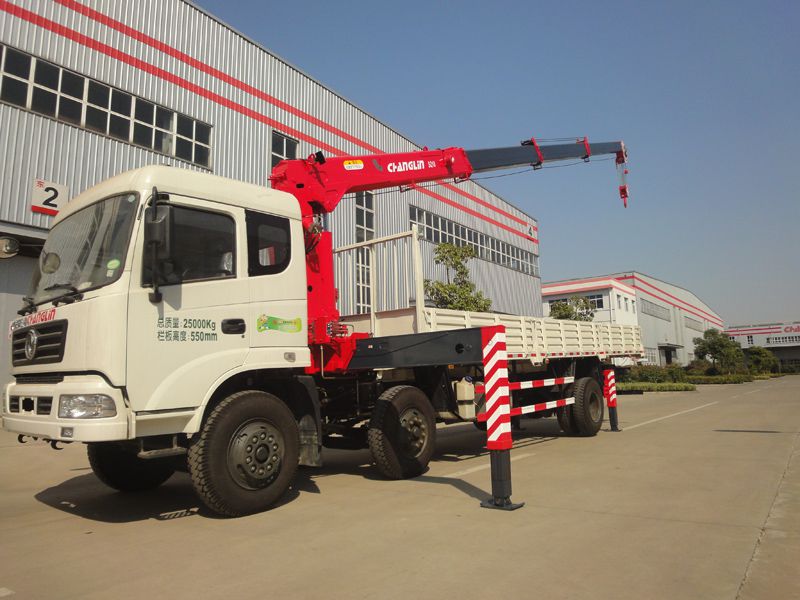

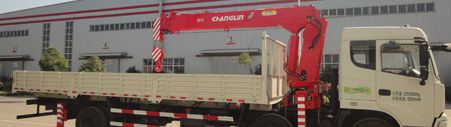

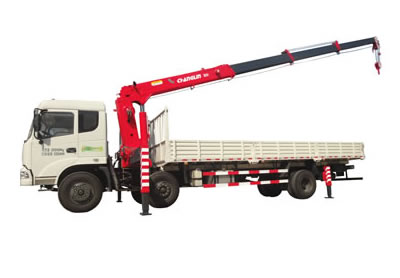

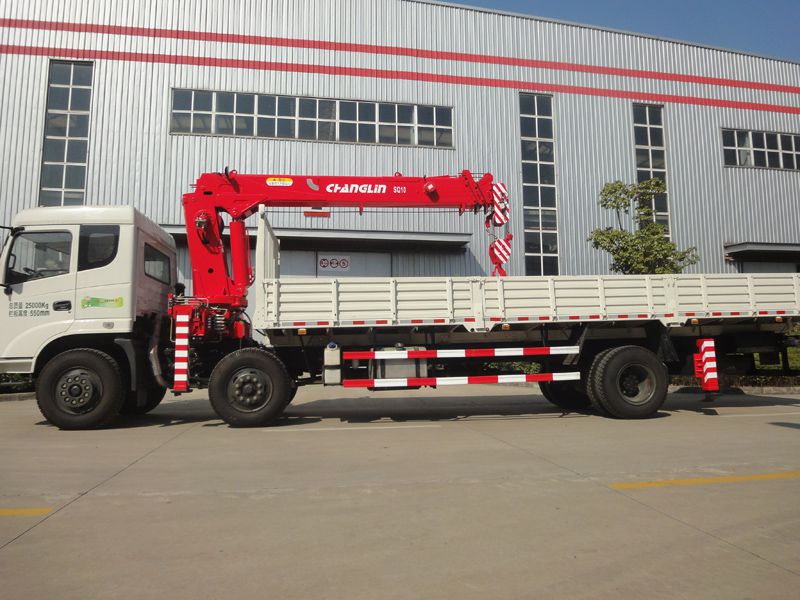

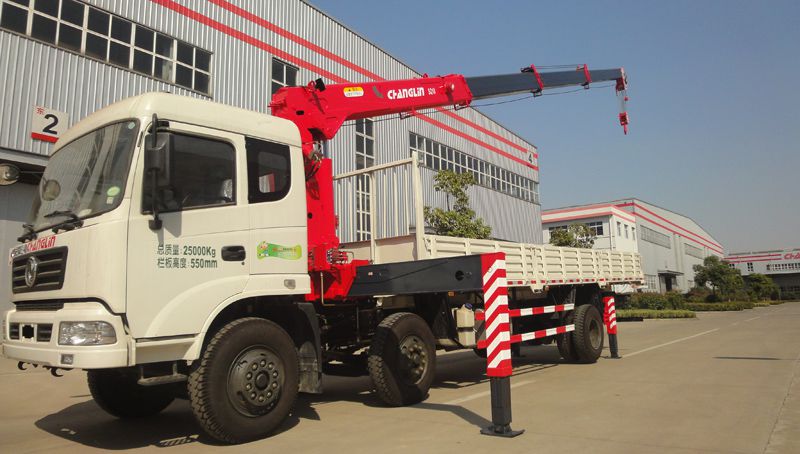

رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ10)
- حيث إنها رافعة بذراع مستقيم، فإن منتجنا الرافعة المثبتة على شاحنة SQ10 تستخدم جهاز تقليل كوكبي من أجل ضمان دوران 360° المستقر.

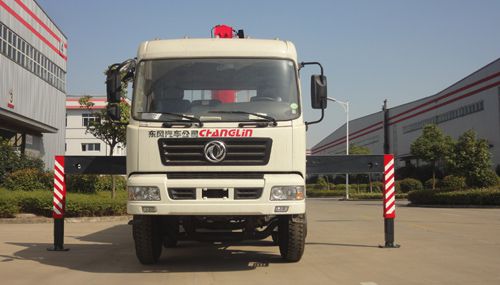

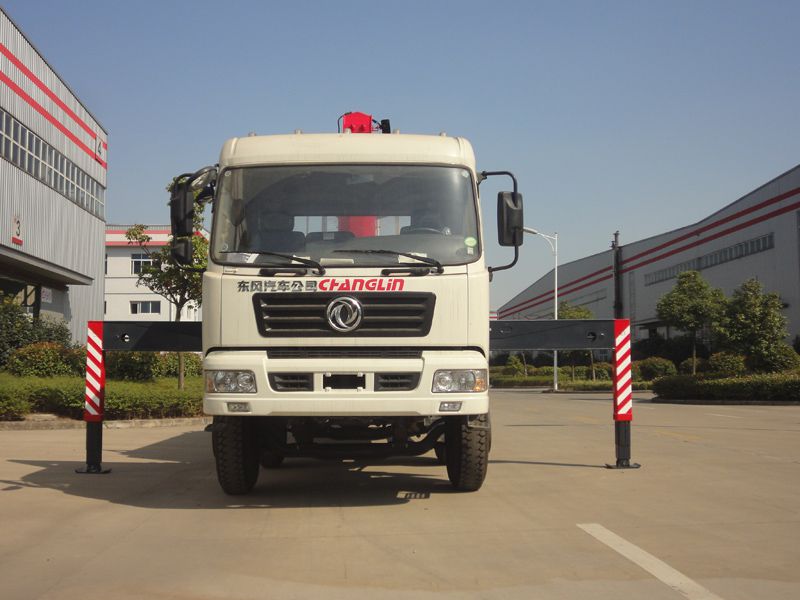

- إن الدعامة الأمامية الموجودة في الرافعة لقد تم تصميمها بأطول طول 5.56m كحد أقصى.
- حيث أنه تركيب قياسي لمنتجاتنا الآلات الثقيلة، فإن الدعامة الخلفية هي عبارة عن دعامة ثابتة. يمكنك أيضاً إختياري الدعامة الخلفية الهيدروليكية من أجل زيادة إستقرار الرافعة وتحسين قدرة تكيفها مع ظروف التشغيل المعقدة.
الاستفسار عن المنتجات
- إن المقاطع السداسية تقدم إستقرار جانبي جيد للرافعة.
- حيث يتم التحكم فيها عن طريق صمامات التحكم الرئيسية، فإن منتجنا الرافعة المثبتة على شاحنة تدعم التشغيل على كلا الجانبين.
- يتم التحكم في الدعامات عن طريق صمامات منفصلة. سوف يتم تجنب التشغيل الغير صحيح بفضل إستخدام الصمامات المختارة.
- إن مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصباح LED ذو الطاقة العالية تعتبر مكونات قياسية لمنتجنا الرافعة المثبتة على شاحنة.
- يمكن تركيب جهاز حد العزم في هذه الرافعة بشكل إختياري وذلك من أجل خلق بيئة تشغيل أكثر أماناً للعمال.
المعلمات الفنية للرافعة المثبة على شاحنة:
| الرقم | الوصف | الوحدة | البارامترات | ||
| 1 | أقصى عزم للحمل | كليو نيوتن.متر | 250 | ||
| 2 | أقصى حمل للرفع | كجم | 10000 | ||
| 3 | أقصى إرتفاع للعمل | مم | 13300 | ||
| 4 | طول الذراع القابل للتمديد (عند الإنكماش الكامل) | مم | 4360 | ||
| 5 | أقصى إرتفاع للرفع (المسافة من الأرض) | مم | حوالي 16600 | ||
| 6 | نسبة الرفع | 6/4 | |||
| 7 | أقصى زاوية إرتفاع للذراع | (°) | 75 | ||
| 8 | أدني زاوية إرتفاع للذراع | (°) | 0 | ||
| 9 | الامتداد الجانبي للركيزة الأمامية | مم | 2114~5560 | ||
| 10 | الامتداد الجانبي للركيزة الخلفية | مم | 2200 | ||
| 11 | أقصى سرعة للرفع | الخطاف الرئيسي (بحبل أحادي) | الرفع | m/min | 60 |
| الخفض | 60 | ||||
| 12 | سرعة الدوران | r/min | ≤2.5 | ||
| 13 | زاوية الدوران | ° | الدوران الكامل بزاوية 360 درجة | ||
| 14 | وزن الرافعة | كجم | 4036 (تشمل الركيزة الخلفية) | ||
| 15 | مضخة الوقود | ------------- | مضخة تروس | ||
| 16 | سعة خزان الوقود | لتر | 170 | ||
| 17 | ضغط التشغيل للنظام الهيدروليكي | MPa | 23 | ||
| 18 | تدفق النظام الهيدروليكي | L/min | 80 | ||
أداء رفع الرافعة المثبتة على شاحنة:
| الحمولة /(kg) النطاق (m) |
وزن الحمولة (kg) | |||
| ذراع بقطاع واحد | ذراع بقطاعين | ذراع بثلاث قطاعات | ذراع بأربع قطاعات | |
| 2.5 | *10000 | 6700 | 5000 | 4400 |
| 3.0 | *8400 | 6500 | 5350 | 4200 |
| 3.5 | 7300 | 6000 | 5200 | 4000 |
| 4.0 | 6500 | 5400 | 4800 | 3950 |
| 5 | 6000 (4.4) | 4500 | 4000 | 3200 |
| 6 | 3800 | 3500 | 2900 | |
| 7 | 3400 | 3000 | 2500 | |
| 8 | 2900 (7.4) | 2600 | 2300 | |
| 9 | 2400 | 2200 | ||
| 10 | 2100 | 2000 | ||
| 11 | 1900 (10.4) | 1700 | ||
| 12 | 1400 | |||
| 13 | 1300 (13.3) | |||
| 14 | ||||
| 16 | ||||
| معدل الرفع | معدل الرفع 6 للعناصر بعلامة * و 4 للعناصر الأخرى. | |||
ملاحظات:
- زن الرفع المُقدر يشمل وزن الخطاف (108kg) إكسسوارات رفع أخرى.
- ن وزن الرفع الحقيق يعتمد على نصف قطر التغشيل الحقيقي.
- ندما يكون طول الذراع أكثر من 6m، يجب أن يتم تمدد الدعامة.
- المعلمات المذكورة في الجدول الأعلى لا تسمح بحدوث إنحراف للذراع.
نرحب بكم لاختيار معدات الإنشاء لشركة SINOMACH (المركبات الهندسية، معدات الإنشاء).
إلى جانبي توفير الرافعة المثبتة على شاحنة موديل SQ10، توفر شركة SINOMACH أيضاً الأنواع الأخرى لمعدات الإنشاء الثقيلة والمعدات الهندسية للبيع.
