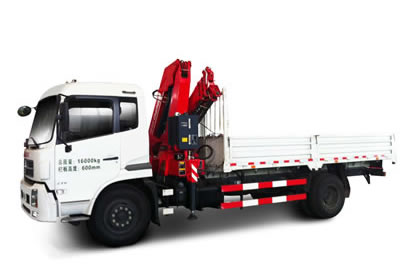

رافعة مثبتة على شاحنة (رافعة بذراع ملتوي SQ6Z3Q)

رافعة مثبتة على شاحنة (رافعة بذراع ملتوي SQ6Z3Q)
  • هذه الآلة عبارة عرافعة بذراع ملتوي بمحاور ذات ثلاثة نقاط.
  • جهاز تقليل الترس الدودي يُمكّن منتجنا أن يدور 360°.
  • الرافعة المثبتة على الشاحنة تستخدم دعامات أفقية يدوية بطول 5m.
  • يث تم تصميمها بمقاطع هندسية وتم تصنيعها بإثنين من وصلات اللحام، فإن منتجنا يتميز بالإستقرار الجانبي الممتاز.
  • تم تصميمها بمقاطع هندسية وتم تصنيعها بإثنين من وصلات اللحام، فإن منتجنا يتميز بالإستقرار الجانبي الممتاز.
التحميل
الاستفسار عن المنتجات
  • الذراع الملتوي يتم توفيره في هذه الآلة بنطاق تشغيل أوسع ليس على حساب المساحة المتاحة لمخزن البضائع.
  • أسطوانة الزيت بتلسكوب خارجي الموجودة في الرافعة المثبتة على شاحنة تتميز بالأداء الموثوق به وموفرة للمساحة.
  • جهاز الحد من العزم إختياري تركيبه في منتجنا من أجل توفير بيئة عمل أكثر أماناً للعمال.
المعلمات الفنية للرافعة المثبتة على شاحنة:
الرقم الوصف الوحدة البارامترات
1 أقصى عزم للحمل كليو نيوتن.متر 138
2 أقصى حمل للرفع كجم 6300
3 أقصى إرتفاع للعمل مم 10100
4 طول الذراع القابل للتمديد (عند الإنكماش الكامل) مم 2500
6 أقصى إرتفاع للرفع (المسافة من الأرض) مم حوالي 12800
7 أقصى زاوية إرتفاع للذراع (°) 67
8 أدني زاوية إرتفاع للذراع (°) -53
9 الامتداد الجانبي للركيزة الأمامية مم 2200~5240
10 سرعة الدوران r/min ≤2
11 زاوية الدوران ° الدوران الكامل بزاوية 360 درجة
12 وزن الرافعة كجم 2400
13 مضخة الوقود ------------- مضخة مكبسية
14 سعة خزان الوقود لتر 100
15 ضغط التشغيل للنظام الهيدروليكي MPa 28
16 تدفق النظام الهيدروليكي L/min 25

نرحب بكم لاختيار معدات الإنشاء لشركة SINOMACH (المركبات الهندسية، معدات الإنشاء).
إلى جانبي توفير الرافعة المثبتة على شاحنة موديل SQ6.3Z3Q، توفر شركة SINOMACH أيضاً الأنواع الأخرى لمعدات الإنشاء الثقيلة والمعدات الهندسية للبيع.

نبذة مختصرة

تعد شركة SINOMACH شركة موثوقة للمعدات الثقيلة في الصين، حيث تصنع معدات إنشاء الطرق والمعدات الهندسية الرئيسية بعقود من الخبرة في هذا المجال، تورد شركة SINOMACH معدات ثقيلة ذات جودة عالية في الصين وتوفر أيضاً معدات الإنشاء والمركبات الهندسية بأسعار منافسة.
استفسار
مقارنة مع المنتجات الأخرى
    1. رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ5)
    2. SQ5 أقصى سعة للرفع (كجم): 5000
      أقصى عزم للرفع (كيلو نيوتن.متر): 125
      أقصى مسافة لنطاق الرفع (مم) : 10800
    1. رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ6.3)
    2. SQ6.3 أقصى سعة للرفع (كجم): 6300
      أقصى عزم للرفع (كيلو نيوتن.متر): 157
      أقصى مسافة لنطاق الرفع (مم) : 13800
    1. رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ8)
    2. SQ8 أقصى سعة للرفع (كجم): 8000
      أقصى عزم للرفع (كيلو نيوتن.متر): 200
      أقصى مسافة لنطاق الرفع (مم) : 15300
    1. رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ10)
    2. SQ10 أقصى سعة للرفع (كجم): 10000
      أقصى عزم للرفع (كيلو نيوتن.متر): 250
      أقصى مسافة لنطاق الرفع (مم) : 15300
    1. رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ12)
    2. SQ12 أقصى سعة للرفع (كجم): 12000
      أقصى عزم للرفع (كيلو نيوتن.متر): 300
      أقصى مسافة لنطاق الرفع (مم) : 17000
    1. جرافة 933
    2. 933 الحمولة المقدرة (Kg): 3000
      الإنتاجية المقدرة (KW): 92
      سعة الدلو المقدرة (m3): 1.7
